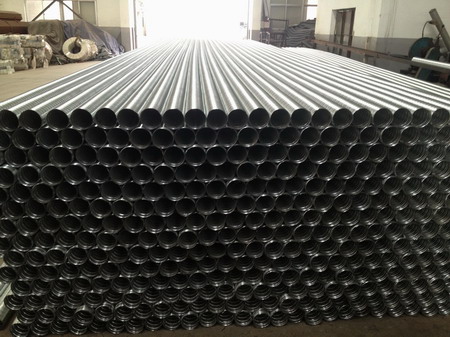

镀锌钢波纹管

　　镀锌钢波纹管就是替代圆管涵、盖板涵、和小桥的优质公路建材。产品具有工期短、重量轻、安装方便、耐久性好、工程造价低、抗变形能力强、减少通车后养护成本等优点,由其适合高寒冻土地区,软土路基地带和深填土地带,可节省大量资金,具有明显的经济效益。

　　预应力波纹管镀锌钢带产品说明

　　预应力波纹管镀锌钢带主要分为，金属波纹管，塑料波纹管。金属波纹管主要有两种材质组成，一种是黑色的钢带，一种是镀锌的钢带。

　　加工工艺，主要是用波纹管的机器加工，波浪形的端口，相互的咬合，一圈一圈的制作而成。

　　预应力波纹管镀锌钢带的产品性能：

1. 　　1、刚性试验：抗集中载荷0.75KN或均布载荷1.5KN时，径向变形≤0.1d。

2. 　　2、抗渗试验：灌水或水灰比为0.5的水泥浆30分钟无漏水、漏浆。

3. 　　3、抗拉实验：轴向拉力5KN管壁无损坏。

4. 　　4、抗拔实验：埋设在混凝土中抗拔力为地脚螺栓设计抗拔力为地脚螺栓设计抗拔力的2.3倍以上。

5. 　　5、抗弯实验：弯曲度为曲率半径的30d时，无漏水、漏浆。

　　预应力热镀锌钢波纹涵管施工方法

1. 　　1、涵洞施工前,准备相关材料、人员及设备进场,并作好施工时期的安全防护工作,对路基边坡进行围网防护,防止石块等物体下滑伤人。

2. 　　2、基础处理,可回填沙砾或砌筑片石砼。对基底进行平整,换填30-50cm厚的沙砾材料,密实度达到90%以上,选择适当的流水纵坡3%左右。定出每道涵的中线和边线。

3. 　　3、波纹管施工时,采用分段施工的方法,预先在原拱涵基底用角钢并排两根,长度根据涵长确定。作涵管推进时的滑轨,波纹管管径根据工程需要可有不同的规格,整装管管径为0.5m--2.5m;每节管长度3米左右。采用内(外)法兰螺栓连接。拼装管管径为3m--8m。每个圆周方向有4---15块板组成,板与板搭接高强螺栓紧固。

4. 　　4、如果涵长小于30米,波纹管两侧与原涵宽度大于80cm,可将整道涵管在下游或上游向一端推进,就位以后,再进行一端挡墙的砌筑,四周的回填工作,可回填沙砾、碎石土,砌筑片石等,顶部采用浆砌片石或高压泵送膨胀水泥沙浆。

5. 　　5、如果涵长大于30米,波纹管两侧与原涵宽度小于80cm,可将3m-6m长涵管在下游或上游向一端推进,就位以后,可以将其固定,砌筑顶端的片石端墙,波纹管的另一端与涵洞间的间距用沙袋或浆砌片石挡住,宽度50cm,然后开始回填。两侧可用粗沙水密法密实或浇注混凝土震动棒捣实;顶部采用高压泵送膨胀水泥沙浆。该节管四周填筑完毕以后,将第二节管运至,进行两管的连接,波纹管的连接方式为内法兰螺栓连接,工人可在管内连接。连接完毕后,以上述相同的方法进行回填。依此顺序,完成整道涵管的修建工作。
